水路のかさ上げは簡単設置の鋼製擁壁|EZメタルウォール

水路のかさ上げ擁壁イージーメタルウォール

納入実績
国3件/公52件/民8件
仕様表記
ハイテン鋼製擁壁
販売会社
株式会社宝機材
農業農村整備民間技術情報データベースNNTD 1204

EZメタルウォールの概要

大雨時に水路がオーバーフローしてまわりが水浸し!! このような現場はありませんか?

大雨時に水路がオーバーフロー(越水)

水路の越水・水跳ね・土砂流れ込み

水路が低い位置にある、水深が浅い、水流の勢いで水跳ねする、土砂が流れ込む、などでお困りの水路には対策が必要です。

現場打ちやコンクリート柵で嵩上げする従来の工法

水路かさ上げ従来工法(コンクリート杭と柵)

コンクリート杭と柵

水路かさ上げ従来工法(現場打ちコンクリート)

現場打ちコンクリート

そのような水路を嵩上げする工法として、従来は型枠を組んで現場打ちする方法やコンクリート柵と杭で側壁を高くする工法で工事が行われていました。 しかし、重機の入らない狭小地では人力で資材を運搬・設置することが困難であり、また、工期が長くかかることや型枠工の人手不足などの問題を抱えています。

簡単に設置できる鋼製擁壁での対策

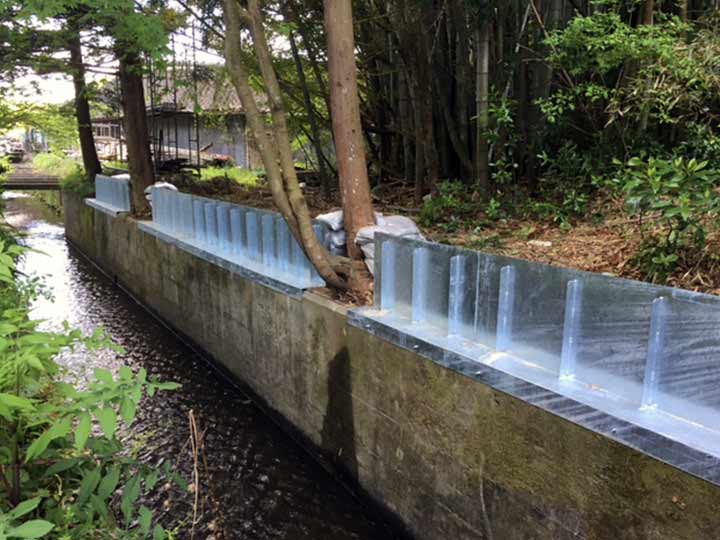

ハイテン鋼製擁壁EZメタルウォール

そこで、EZメタルウォール(イージーメタルウォール)は、人力で持ち運びでき、水路に差し込むだけで素早く簡単に設置できるハイテン鋼製擁壁です。

軽い資材で狭小地でも最速の嵩上げ工事

軽い資材で水路嵩上げ工事

重機の入れない場所でも運搬・設置が容易で、型枠組立や養生期間が不要なため大幅な工期短縮になります。さらに水路や現場の形状に合わせた柔軟な設計が可能です。

「施工方法」について

EZメタルウォールの施工方法

手順.1
掘削

EZメタルウォール手順1水路脇を掘る

手順.2
製品設置

EZメタルウォール手順2側壁に製品を差し込む

手順.3
埋戻し

EZメタルウォール施工手順 埋戻し

手順.4
(必要に応じて)連結・止水コーキング

EZメタルウォール手順3連結する

EZメタルウォール手順4止水コーキング

施工手順動画

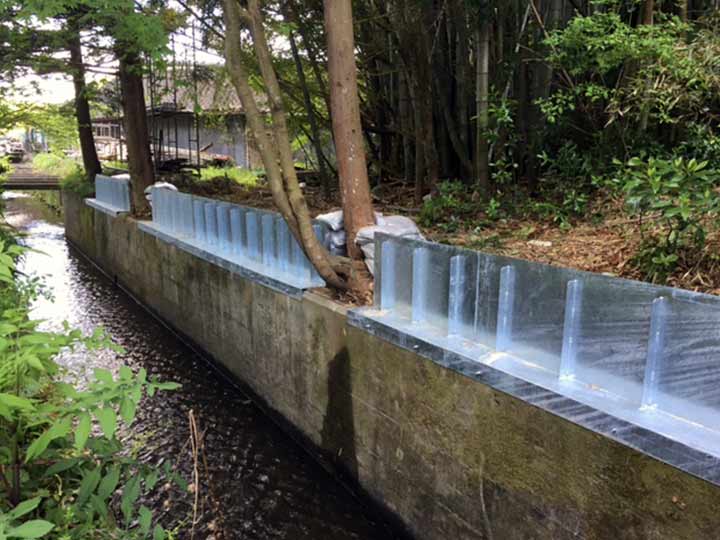

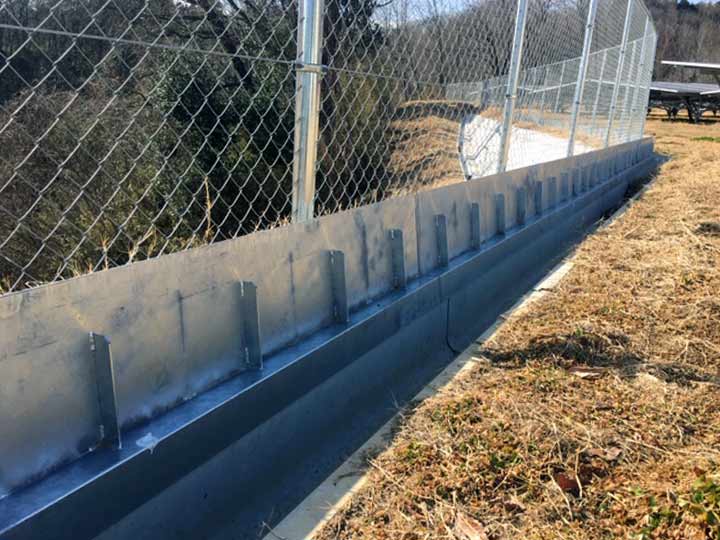

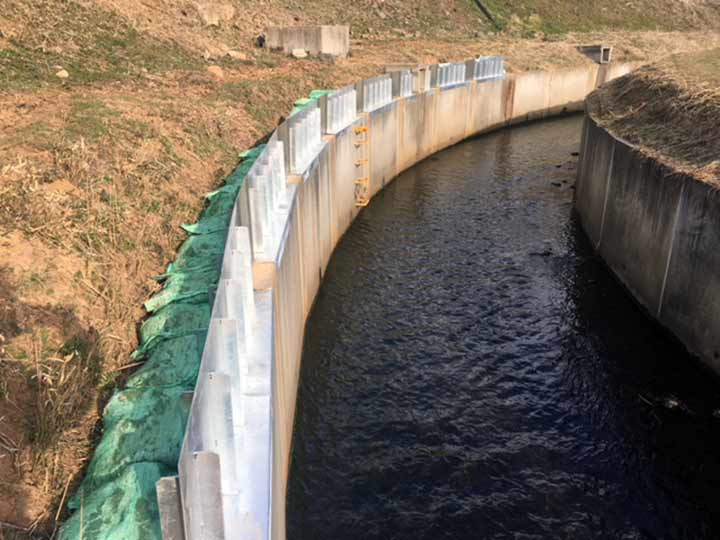

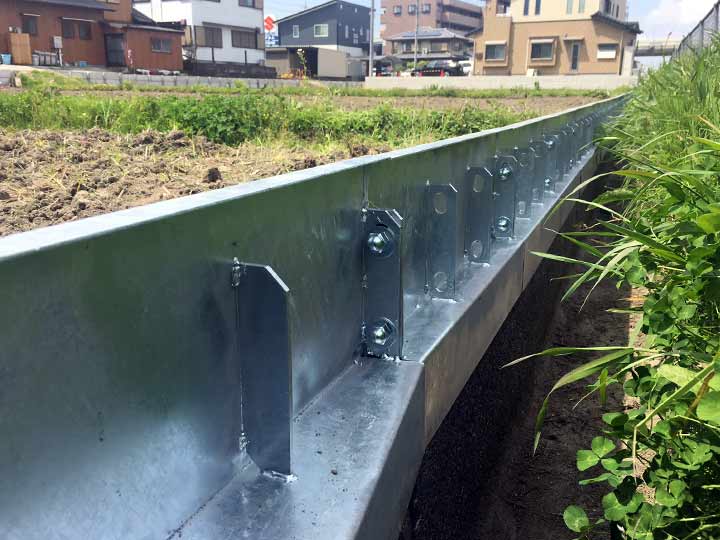

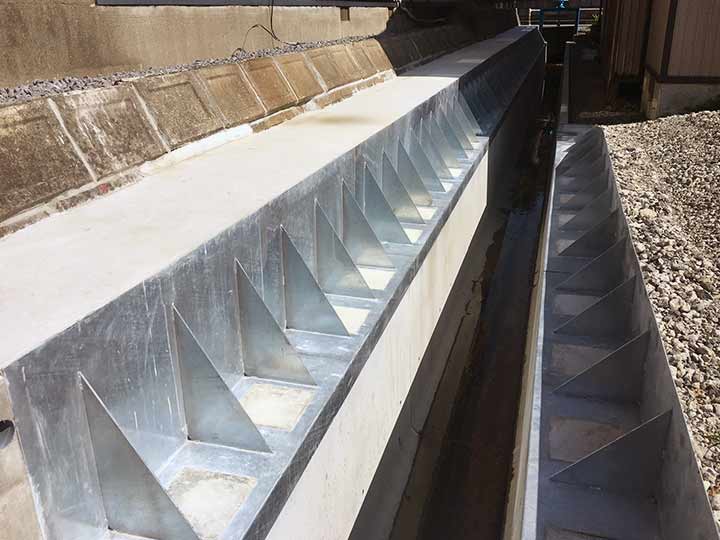

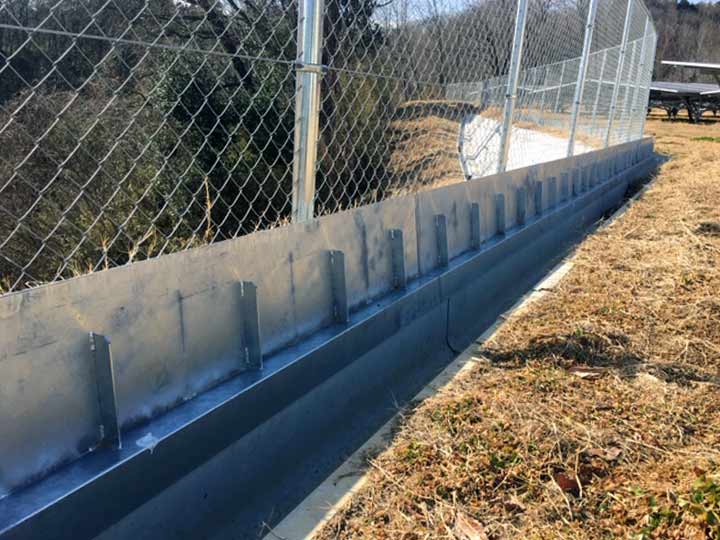

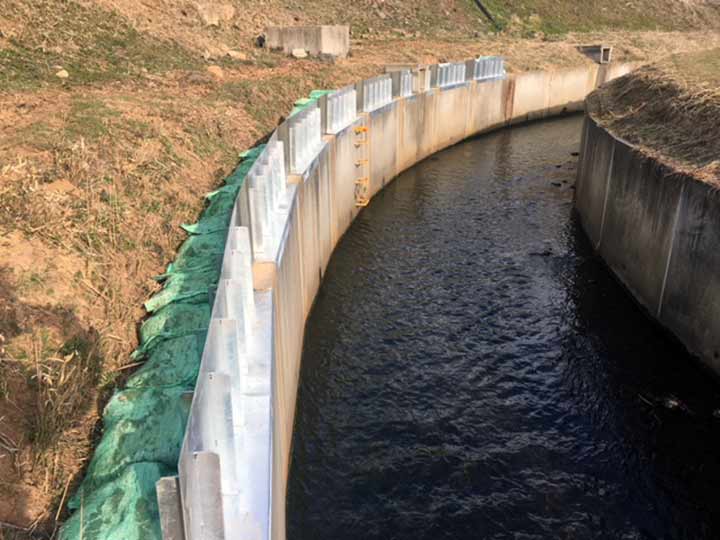

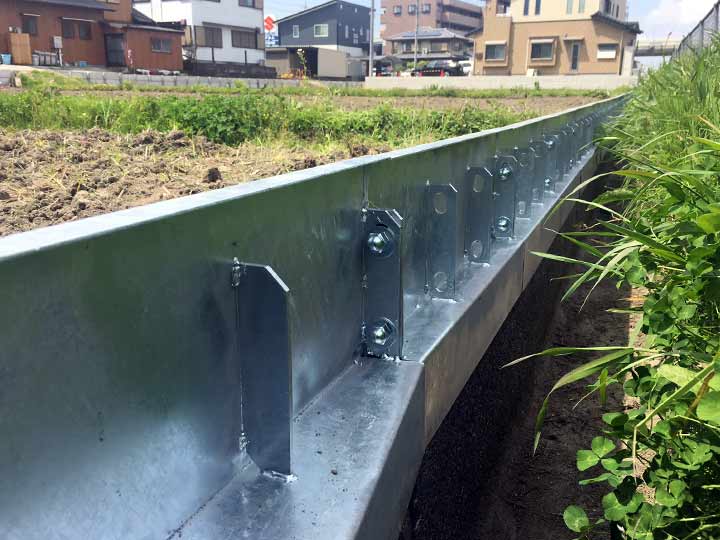

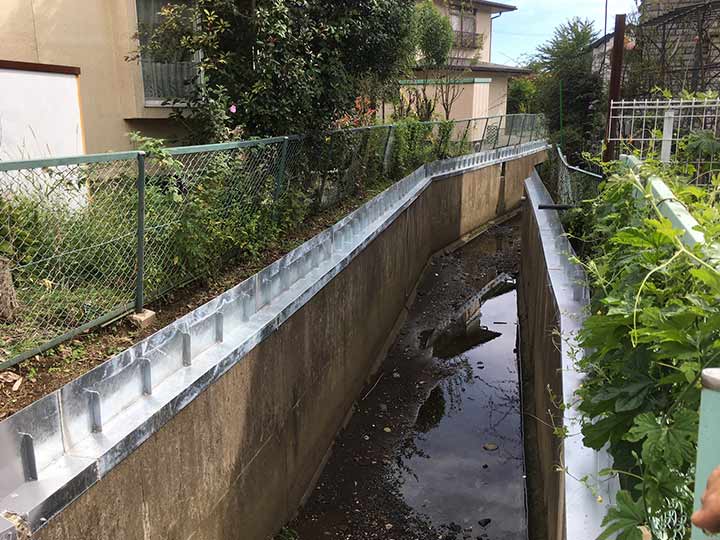

施工例

施工実績

石川県EZメタルウォール施工実績EZメタルウォールの施工事例 農業用水路編岩手県EZメタルウォール施工実績EZメタルウォールの施工事例 土留め対策編秋田県EZメタルウォール施工実績EZメタルウォールの施工事例 法面排水編

施工歩掛資料ダウンロード

施工手順書 PDF:0.3MB 施工歩掛 PDF:0.1MB

規格・仕様・価格

材質:SS540(YP420N/mm2以上 TS590N/mm2以上)

表面処理:溶融亜鉛めっき

プレハブ水路パネル厚み50mm用のみ規格サイズをご用意しております。その他の水路は規格外対応となります。

製品選定のポイント
かさ上げしたい高さ、水路側壁の厚みを計測し、水路の形状や地盤状況、側溝延長等を考慮して設計いたします。

かさ上げ製品選定計測のポイント

規格表ダウンロード

規格サイズ・価格表 PDF:0.8MB

「設計および技術」について

この技術のポイント
従来鋼よりも強度が高いハイテン鋼を使用しており十分な強度を保ったまま軽量化された鋼製擁壁です。ハイテン鋼はめっきとの相性がよく従来鋼と比較してめっき付着量が1.4倍で高寿命です。

溶融亜鉛メッキ浸漬時間と付着量

CAD図面ダウンロード

規格サイズの図面は下表よりダウンロードしていただけます。下記以外のサイズはお問い合わせください。

かさ上げ高さ製品長さ1500mm製品長さ995mm
250mmDXFファイル DXFファイル
300mmDXFファイル DXFファイル
350mmDXFファイル DXFファイル
400mmDXFファイル DXFファイル

よくある質問 Q&A

かさ上げ高さはどのぐらいまでできますか?

700mm程度です

土圧などを考慮し700mm程度を最高としております。ただし、現場状況により700mm以上できる場合も700mm以下になる場合もありますので詳しくは下記お問い合わせフォームよりご相談下さい。

長さ調整や構造物避け加工はできますか?

加工できます

人が持てる重量にする調整や現場に合わせた形状の調整などご希望に合わせて設計できます。

水路脇にコンクリート舗装がされていますが設置できますか?

アンカー固定などの方法がございます

水路脇が掘削できない現場ではアンカー固定する方法がございます。現場写真などがございましたらご用意のうえ下記お問い合わせフォームよりご相談下さい。

製品評価

EZメタルウォールの評価

ハイテン鋼製擁壁EZメタルウォール

評点(0)
評価はまだありません

EZメタルウォールを評価・応援する

送信前にプライバシーポリシー利用規約をご確認ください。

どちらで使用しましたか?

「採用理由」、「改良点」、「新用途」等お教えください

次回も使用しますか?

お名前

メールアドレス 必須

お客様の声

2019年4月

市役所 様

住宅の間の水路で使用しました。近隣の住民からも評判よく別の現場でもまた使用したいです。

メーカーより

鋼製擁壁は軽量が特徴で重機不要なので住宅地にも最適な工法です。またよろしくお願いいたします。

2016年2月

業者 様

素晴らしい製品でした。以前の工法なら工期が10日はかかっていましたが1日で終わりました。

メーカーより

工期短縮に貢献できメーカーとして大変うれしく思います。今後もよろしくお願いします。

お知らせ

メーカー担当者より

EZメタルウォールは全国エリアに対応しております。現場計測も行いますのでお気軽にお問い合わせください。EZメタルウォール誕生までの開発秘話もご覧ください。
先日施工した現場動画を撮影してきました!晴れた日でも水路のギリギリまで水位がありますがEZメタルウォールを施工して越水の心配がなくなりました。

製品開発秘話

EZメタルウォール製品開発秘話 重労働と長期工事からの解放|EZメタルウォール
タカラメディアボックス担当者より

施工が容易で土木業界の人手不足問題にもマッチした最速かさ上げ工法です。ゲリラ豪雨対策としての需要も高まっているようです。
